国力电子陶瓷真空电容器技术解析

2026/01/06

引言

在半导体制造的精密殿堂中,每一纳米的雕刻、每一原子的沉积,都仰仗于背后强大而稳定的能量源泉。其产品——陶瓷真空电容器,正是这股能量的关键“调节器”与“稳定器”。

国力电子,作为电真空技术领域的专家,近六十年的真空技术沉淀,造就了国力在真空器件上的核心优势。今天,让我们深入探究,这款融合了真空绝缘与陶瓷稳定的器件,如何凭借独家技术,成为高端半导体装备的“心脏”元件。




真空绝缘与陶瓷强度密封的完美结合

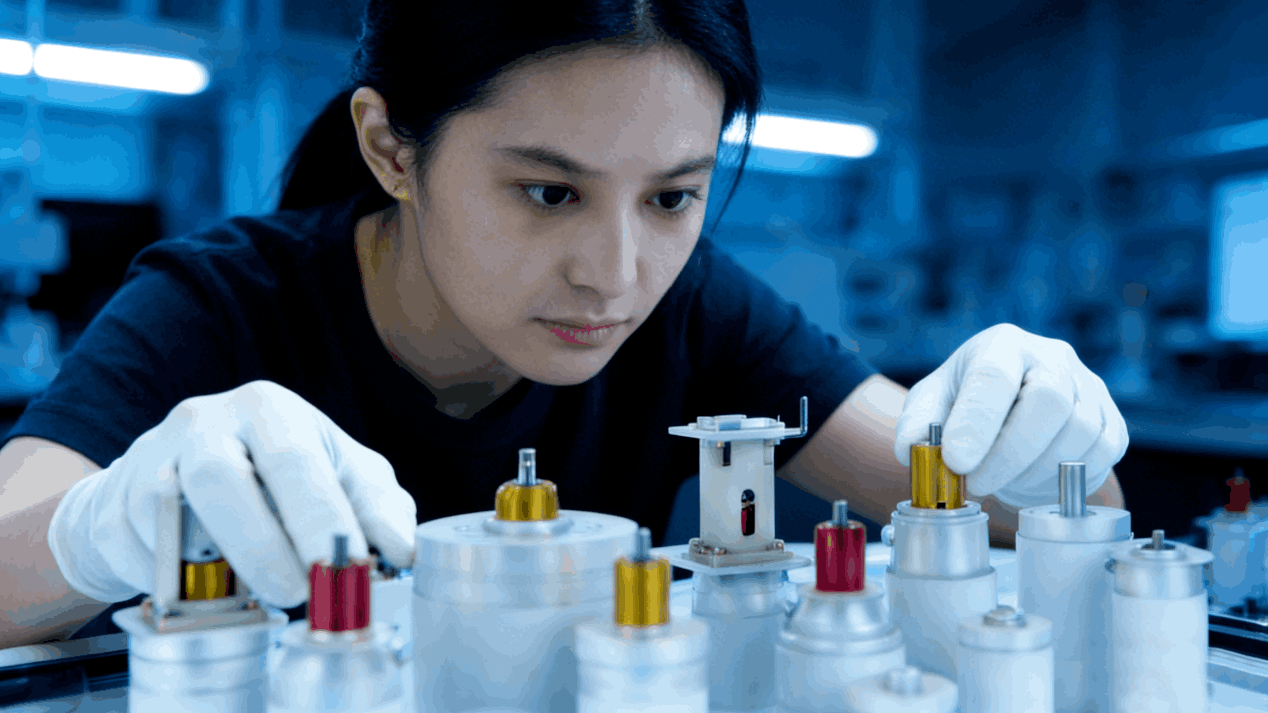

陶瓷真空电容器的卓越性能,源于其独特的物理结构。国力电子采用高强度、高纯度的特种陶瓷作为介质与外壳主体,内部电极系统被精密地封装于高真空腔体内。这一设计从根本上消除了空气电离、介质氧化和电弧放电的风险,为在极端严苛的射频和高功率条件下长期稳定工作,构筑了物理基石。




1、优势一:无与伦比的高频高功率特性

半导体工艺设备(如刻蚀、PVD/CVD)的射频电源需要在kHz至数十MHz的高频下,输送数千瓦至数十千瓦的功率。国力真空陶瓷电容器凭借其极低的介质损耗和出色的调谐能力,能够高效承载巨大的射频电流与电压。其极低的等效串联电阻(ESR)及等效串联电感(ESL),确保了在高频回路中的快速响应与极小的能量损耗,是匹配网络实现精准阻抗变换的核心。


2、优势二:超凡的稳定性与可靠性、长寿命、高精度

半导体制造要求设备7x24小时连续、稳定运行,任何元器件的参数漂移都可能导致工艺漂移乃至晶圆报废。国力电子的真空电容器,得益于真空环境的隔绝和陶瓷材料的本征稳定,其电容值随温度、频率和时间的变化极小,具备苛刻环境下的长期稳定性。全密封结构也使其无惧环境湿度与污染,满足设备免维护长期运行的需求。


3、优势三:满足极端工况的坚固性

除了电性能的苛刻要求,半导体设备内部可能面临热循环等挑战。国力真空陶瓷电容器的陶瓷外壳具备优异的机械强度、耐腐蚀性和耐辐射性,能够承受设备内部的复杂环境,确保在整套设备寿命周期内性能如初,为芯片制造的良率保驾护航。

以真空为盾,以陶瓷为剑,国力电子真空陶瓷电容器以其稳定、可靠性能,定义了半导体射频电源网络的可靠性标准。下一期,我们跟随小编一起探索如何在具体的半导体制程设备中大显身手。
