真空继电器 | 以陶瓷真空密封,守护高压通断

2026/09/17

在电气世界里,开关看似简单——接通与断开,两个动作而已。但当电流攀升至上百安培、电压高达数十千伏,原本干脆的动作就会生出麻烦:空气被击穿,电弧炽烈燃烧,触点氧化烧蚀。一次分断,可能就意味着一次失效。

工作原理

继电器的本质是“以小控大”的电磁式自动开关:控制端的微弱信号电流使线圈产生电磁吸力,带动触点开合,从而间接操控负载端的高压大电流回路,实现弱电对强电的安全隔离控制。

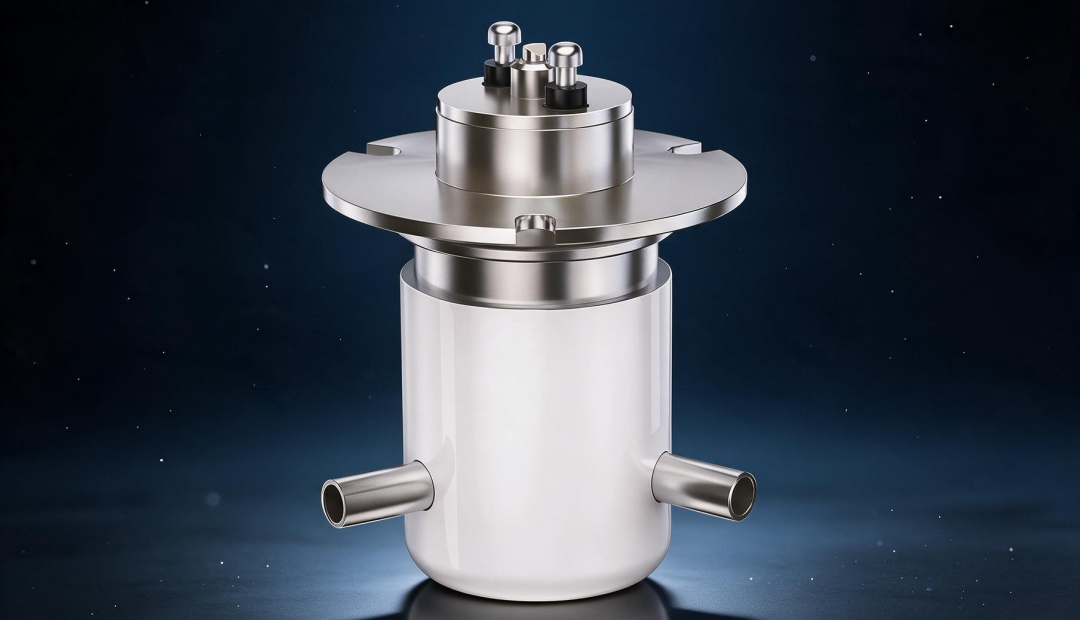

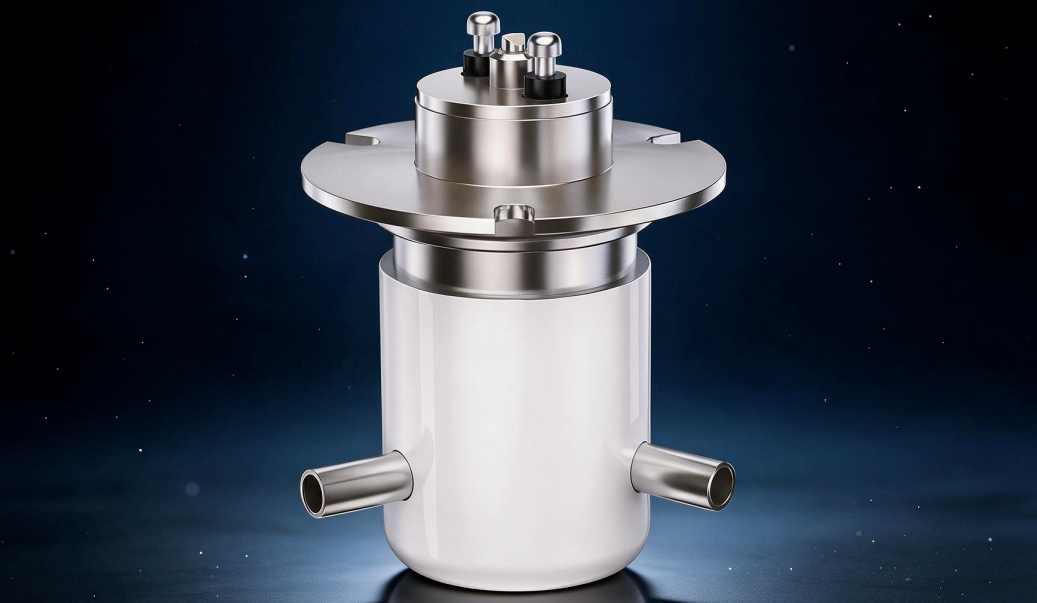

国力电子的真空继电器,将触点密封于高真空陶瓷腔体内,以真空作为绝缘与灭弧介质。其主要由四部分协同工作:

陶瓷真空密封腔体——高强度陶瓷外壳 ,内部密封一对静触点与动触点,腔体抽至高真空,是高压隔离与熄灭电弧的核心区域;

衔铁机构——在电磁力驱动下完成精准发直线或旋转运动,带动动触点与静触点闭合、分离;

电磁线圈——把控制端的微弱电信号转化为机械动力的源头;

外部结构与端子——安装支架、绝缘外壳及线圈、触点端子,确保器件便捷、牢固地集成进系统。


性能提升

以真空作为介质,带来三方面的性能提升:

其一,绝缘更强

真空具有优异的绝缘强度,在相同体积下,真空继电器的额定工作电压通常是普通非密封继电器的10倍以上。

其二,熄弧更快

真空中缺乏气体分子作为导电介质,电弧极难形成与维持,因而分断能力强、触点损耗小,寿命随之大幅延长。

其三,环境更“净”

密封腔体隔绝氧气与水汽,触点无氧化、无腐蚀,长期接触可靠性得以稳定保持。

技术特点

1、高功率——可在高电压、大电流等苛刻条件下稳定工作。

2、高介质耐压——工作电压峰值最高可达70kVDC。

3、高可靠性——触点完全隔绝于外部环境,侵蚀。

4、长使用寿命——真空介质有效灭弧,部分型号采用耐磨损钨触点,可热切换负载。

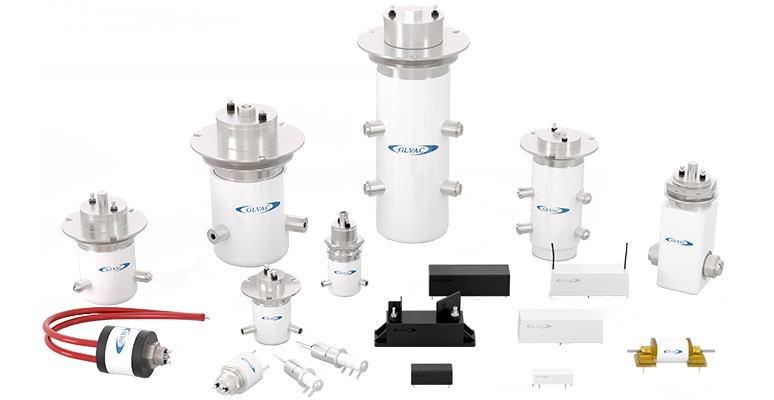

5、小型轻量——结构紧凑,真空继电器系列最小标称重量仅21g,契合现代设备小型化、高集成的趋势。


应用领域

凭借耐高压、熄弧快、重量轻、寿命长、可靠性高的综合特性,国力电子真空继电器服务于多个高精尖领域:

短波通信、通讯卫星、雷达——承担高频天线耦合切换与收发转换,在高电压、大电流的苛刻条件下稳定工作。

海底电缆——依托全密封真空腔体结构,以极强的绝缘性能,在高电压、大电流的苛刻条件下稳定工作。

射频应用与半导体——用于射频通信调频系统与半导体设备匹配箱电源。提供精准切换与强大的电流承载力。

高压测试仪器与精密仪器——满足高压隔离、高压检测要求,适用于追求小型化设计的高压系统。


此外,其技术特性亦适用于心脏起搏器、核磁共振成像、高频天线耦合装置、电容器放电等弱电控制强电的场景。

从毫秒级的电弧熄灭,到长达数十年量级的机械寿命,国力电子真空继电器所做的,始终是同一件事:把复杂留给结构,把确定交给用户。

未来,国力电子仍将加大研发投入,以创新为动力,持续为高端装备提供可靠的核心真空电子元器件。
