高压继电器:高压世界的无声开关

2026/05/20

在高电压、大电流的应用场景中,有一种看似不起眼却至关重要的电子元件——真空继电器。它将触点密封在高真空环境中,以真空作为灭弧和绝缘介质,实现了小体积切换高电压的独特能力。

1.真空继电器的定义

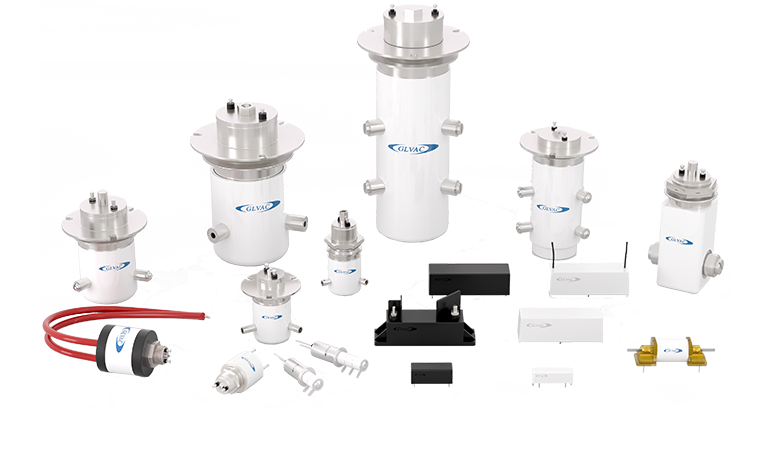

真空继电器是一种将触点系统封存在抽至高真空的陶瓷壳内的继电器。内部空气被抽离后,触点之间不存在任何气体分子,因此电弧难以维持,绝缘性能大幅提升

理论上,真空介质的耐压水平可达每0.1毫米距离承受10000伏电压。同时,由于真空中没有氧气,触点不会被氧化,接触电阻长期保持稳定。



2.真空继电器的核心


得益于真空介质的独特性质,真空继电器具备以下几项突出优势


  • 耐压高:在紧凑体积内即可实现数千伏甚至上万伏的耐压能力,适合高压隔离与切换

  • 熄弧快:真空电弧容易从高压区向低压区扩散,使电弧迅速熄灭,大幅减少触点烧损

  • 寿命长:无氧化、无气体侵蚀,触点损耗极小,使用寿命远超普通继电器

  • 体积小、重量轻:相比同等耐压等级的气体或空气继电器,真空继电器更加轻便,便于系统小型化设计

3.真空继电器的应用


真空继电器广泛应用于需要“弱电控制强电”、高频切换或高压隔离的场合,主要包括:


  • 医疗设备:如核磁共振成像设备,要求体积小、可靠性高

·通信与雷达系统:高频天线耦合装置、雷达发射接收切换,需要快速且稳定的高压切换

  • 半导体制造:匹配箱电源、射频电源系统中,用于精准控制高功率电流

  • 高压测试与电容器放电:在脉冲功率系统中实现高压储能器的安全放电




真空继电器以其耐高压、熄弧快、寿命长、体积小的特点,成为高压高频与紧凑系统中不可或缺的核心组件。它虽不常被大众所知,但正是一项项这样关键而无声的核心器件,支撑着从日常医疗设备到前沿航天探索的各类高科技应用。国力电子这样专注自主研发、深耕核心技术的企业,正是这一领域稳步前行的坚实力量。
