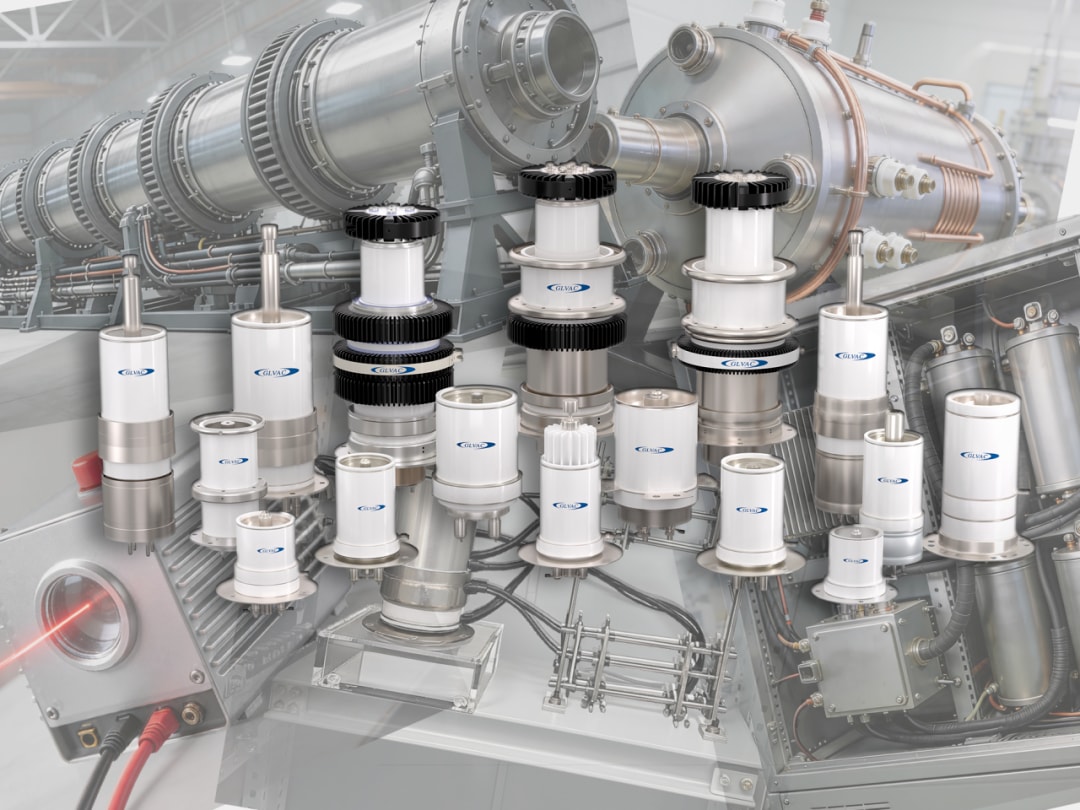

国力高品质氢闸流管:高峰值脉冲能量的核心开关

2026/06/15

核心作用

氢闸流管是一种高功率气体放电器件,作为一种核心高性能的脉冲开关,开关功率达10GW,其核心功能在于实现电能的高效控制,将储能元件的能量瞬间转化成高功率脉冲,是医疗和大科学装置等高功率高性能脉冲电路关键核心器件,其开关的响应速度和抖动时间都在纳秒量级,直接决定了脉冲放电电路能量损耗和稳定性。


科学与技术

栅控电极精密结构:国力氢闸流管主要由阴极、阳极、栅极三电极构成。阳极充电后,阴极发射电子在栅极电压的作用下与管内气体碰撞发生电离控制氢闸流管的导通,并与充电回路协同精准控制脉冲回路的开关频率,管内置氢发生器。通过调节氢发生器的加热电压,可精确控制管内氢气体压力,从而调整氢(氘)闸流管的开关特性。

关键调节机制:当管内氢(氘)浓度偏低时,器件需要更高的触发电压才能导通及增加管内本身导通损耗。由于触发脉冲幅度通常固定,所以主要通过调节氢发生器电压来优化,确保其在最佳参数下运行。

氢闸流管的核心优势:

  • 高功率承载:满足大功率高性能量脉冲电路需求,开关功率达10GW以上

  • 高效率转换:开关时间极短能量损耗极低

  • 点火迅速稳定:确保脉冲前沿快速无漂移、时序精确、功率输出稳定

  • 长寿命:降低医疗设备维护频次与使用成本

  • 低触发电压:提升系统安全性与可靠性,降低能耗

应用领域

  • 工业直线加速器:无损检测、电子束辐照

  • 医用直线加速器:癌症放疗

  • 高能物理:基础物理与材料科学研究

  • 准分子激光器:皮肤病治疗、眼科激光手术、微加工

  • 匝间测试仪、撬棒保护:电机耐压测试、过压快速保护系统

  • 雷达:驱动微波源、引导火炮和导弹射击

  • 可控核聚变:等离子体强磁约束碰撞产生聚变反应


氢闸流管虽只是脉冲功率系统中的一个真空器件,却是高压大电流高峰值功率脉冲输出的关键核心器件。随着材料科学与制造工艺的不断进步,国力电子将继续为人类探索微观世界及攻克科学难题提供强有力的技术支撑。
